VMC300-5 小型五轴数控加工中心

型号: VMC300-5

    机床可以自动连续完成多个平面的多种加工工序,实现高效、高质量加工。可以在一次装夹后自动连续完成多个平面的高速铣、镗、钻、铰、攻丝等多种加工工序,可以加工叶轮、叶片等具有复杂曲面的零件。五轴五联动,配置Xendoll 工业级数控系统,适用国际通用程序,故障自动检测报警功能、断电记忆功能。

  • 产品介绍
  • 相关视频
  • 服务支持

    1、机床可以自动连续完成多个平面的多种加工工序,实现高效、高质量加工。

    2、可以在一次装夹后自动连续完成多个平面的高速铣、镗、钻、铰、攻丝等多种加工工序,可以加工叶轮、叶片等具有复杂曲面的零件。

    3、380伏电压,占地小,耗电少,采用透明亚克力与钣金结合,提高观摩安全性的同时又保障机器的结构稳固性全封闭。

    4、12工位斗笠式刀库,使用0.6Mpa气压。

    5、五轴五联动,配置Xendoll 工业级数控系统,适用国际通用程序,故障自动检测报警功能、断电记忆功能。

    6、为高精度工业级主轴,主轴锥度为ISO20,主轴转速300-3500转/分钟。

    7、电机功率1.1KW,可用于铣削、钻孔、雕刻等工艺加工。

    8、轨道以防尘防屑伸缩护罩包覆,保护轨道及滚珠螺杆免与切削水、残料进入造成磨损。

    9、C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨,各轴施以预拉减少热变形,定位及重覆精度高。




    小型五轴数控加工中心、小型五轴加工中心、数控教学机床、工程实训五轴加工中心、教学机床、数控教学实训、教学培训用数控加工中心、创新实践室数控多轴机床


      装夹刀具

      2-13mm

      工作台

      450mm*160mm

      X轴行程

      300mm

      Y轴行程

      175mm

      Z轴行程

      270mm

      B轴行程

      +100°;-120°

      C轴行程

      360°

      主轴转速

      300-3500转/分钟 (选配高速电主轴可达24000转/分钟)

      主轴电机功率

      1.1KW(选配高速电主轴可达2.2 KW)

      进给控制

      闭环步进电机(可选配伺服电机)

      快速移动速度

      5000mm/min(选配伺服电机可达10000mm/min)

      自动门

      前门配左右自动开合开门结构

      主轴类型

      ISO20

      刀库工位数

      12工位斗笠式刀库

      自动换刀系统形式

      气动换刀

      五轴工作台参数

      中心高:160㎜;工作台尺寸:φ110(可选80~120);外形尺寸:335mm*110mm*165mm

      使用气压

      0.55-0.6Mpa

      数控系统

      Xendoll 工业级数控系统(可选配其他数控系统)

      电子手轮

      5轴三档电子手轮

      T型槽:数量-宽度

      3-12mm

      使用电源

      AC380V/50Hz

      外形尺寸

      1360×1200×1850

      重量

      670KG

      适合行业
      航空航天、汽车、磨具、机械制造、钢铁、兵器等

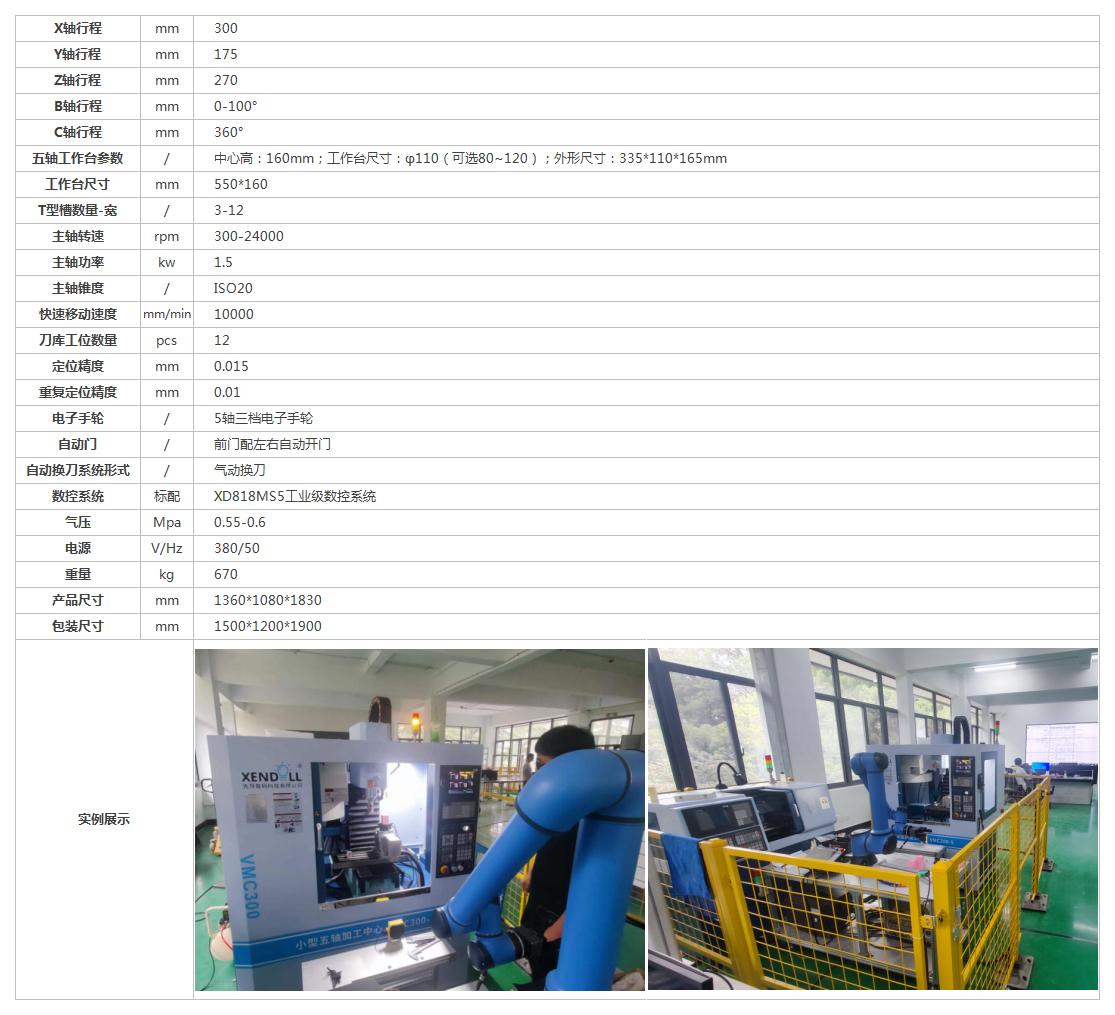

      实例展示
