先导小型五轴联动数控铣床,用心打造教学数控机床

Add Date: 2023/12/8    Views:

“工欲善其事,必先利其器”。

随着我国国民经济迅速发展和国防建设的需要,需要制造出更高精度的仪器设备,因此对高档的数控机床提出了迫切的大量需求,而五轴联动数控技术是衡量一个国家复杂精密零件制造能力技术水平的重要标准之一。

以五轴联动机床作为代表的高端数控机床,集计算机控制、高性能驱动和精密加工技术于一体,是一种科技含量高、精密度高、专门用于加工复杂曲面的机床。

作为深耕小型教育数控机床装备二十余年的厂家,我们秉承着协助中高职院校培养数控专业高端的人才的信念,主营业务为微型学生安全机床、桌面式教学数控机床、小型数控铣床、桌面级数控车床、小型工业4.0教学生产线等教学机床装备的研发与生产,形成闭环式的教学数控机床系列产品线,对小型教学数控机床有深刻的研究和对该行业具有丰富的的经验洞察研究。

先导小型五轴联动数控铣床是根据高等院校学生实践实验要求,设计的教学型五轴联动微型数控铣床。

这款桌面级小型五轴联动数控铣床采用摇篮式机械结构,能够实现三维空间内的移动以及B轴和C轴的转动,实现五轴联动的设计理念。执行通用标准G代码编程,兼容FANUC和多种CAD/CAM软件(UG、Solidworks等编程软件)。使用工业级数控系统,该数控系统稳定性高、安全可靠性强及性价比高,因此非常适合高校学生实验。

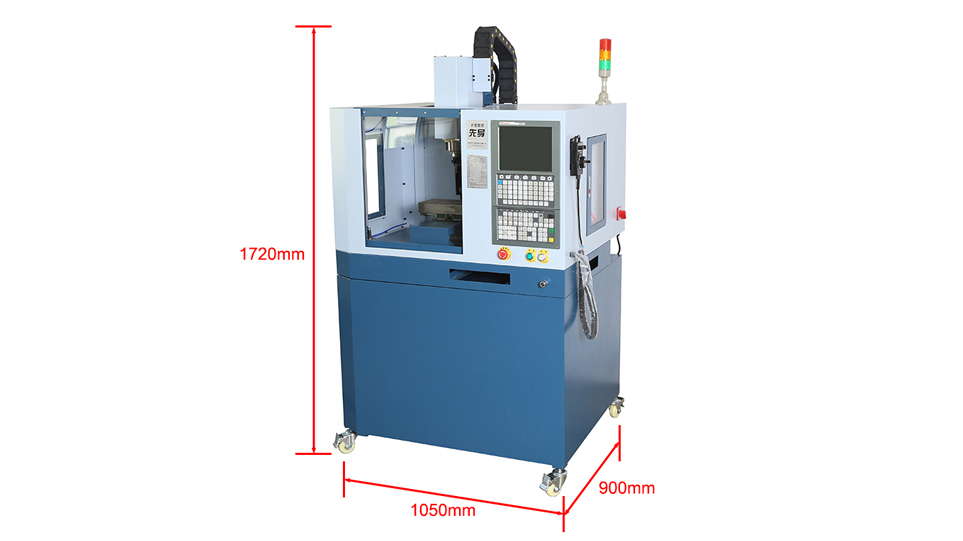

先导桌面式五轴数控铣床 C220-5

技术参数:

◆ 床身及回转台结构 铸铁立式结构,XYZ 轴直线导轨,主轴立柱带动刀具移动;诣波减速机摇篮式转台;全封闭防护罩,垂直升降门,带机床门安全保护装置;
X/Y/Z 轴移动行程 220 / 120 / 200 mm
B 轴行程 ≥+30~-120°
C 轴行程 ≥+/-N×360
主轴夹头锥度 ER25
主轴最大功率 1.1 kW
主轴最高转速 6000 rpm
最大夹持刀具直径 16 mm
工作台尺寸 400*140 mm
工作台承重 15 kg
X/Y轴移动速度 6000mm / min
Z轴移动速度 4000mm / min
B/C 回转轴移动速度 20r / min
使用电压 AC220V / 50H
外形尺寸 1050*906*1070 mm

先导桌面式数控车床,小型数控铣床都能为学校定制专属的方案,打造一站式的高职校创新制造实训室,基本能按功能划分和工业布局布置设备,以课程和班级为单位组织实训,提供较好的软硬件基础设备。

先导的五轴数控微型铣床具备了五轴联动数控加工的能力,先导的教学数控机床为高校提供强有力的数控机床设备,满足了高等院校学生学习五轴数控技术的要求,在构建服务数控技术人才终身学习的教育体系,数控技术学校与企业直接互相融合,顺利过渡成为企业高技术技能人才,同时经济实用,降低了设备成本。

职业院校应服务人的全面发展,加快构建贯通式培养体系,为不同禀赋和需要的学生提供多次选择与多样化成才的机会,既可以培养能工巧匠、大国工匠,又可以满足学生继续读本科和研究生的发展需求。

关键词:桌面式数控机床;小型五轴数控铣床;台式数控机床;桌面级数控铣床;五轴联动小型机床
