机械手及工业互联网实现小型数控设备的工业4.0
![](/up_pic/image/20210115162997309730.bmp)
![](/up_pic/image/20210115163054135413.bmp)
![](/up_pic/image/20210115163090559055.bmp)
![](/up_pic/image/20210115163066756675.bmp)
![](/up_pic/image/20210115163030783078.bmp)
![](/up_pic/image/20210115163185898589.bmp)
![](/up_pic/image/20210115163153065306.bmp)
基于机械手及工业互联网实现小型数控设备的工业4.0配套

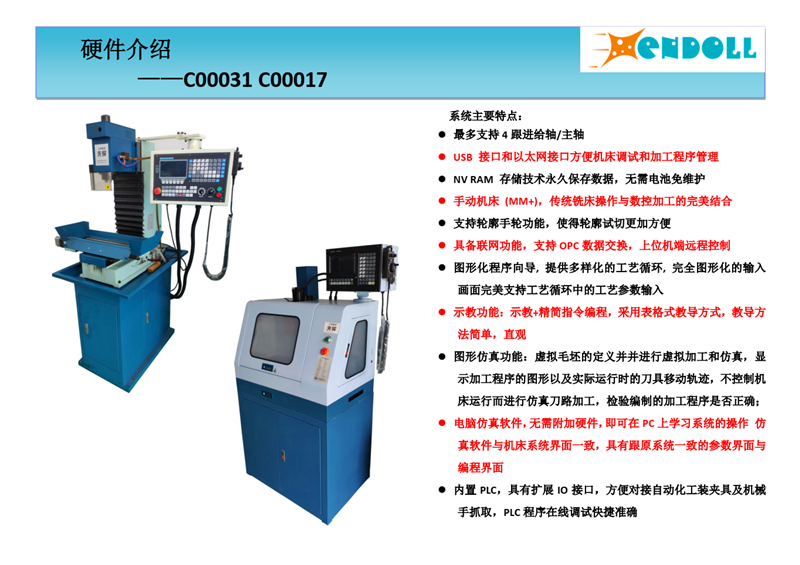

一、铣床系统主要特点:
• 最多支持4跟进给轴/主轴
• USB 接口和以太网接口方便机床调试和加工程序管理
• NV RAM 存储技术永久保存数据,无需电池免维护
• 手动机床 (MM+),传统铣床操作与数控加工的完美结合
• 支持轮廓手轮功能,使得轮廓试切更加方便

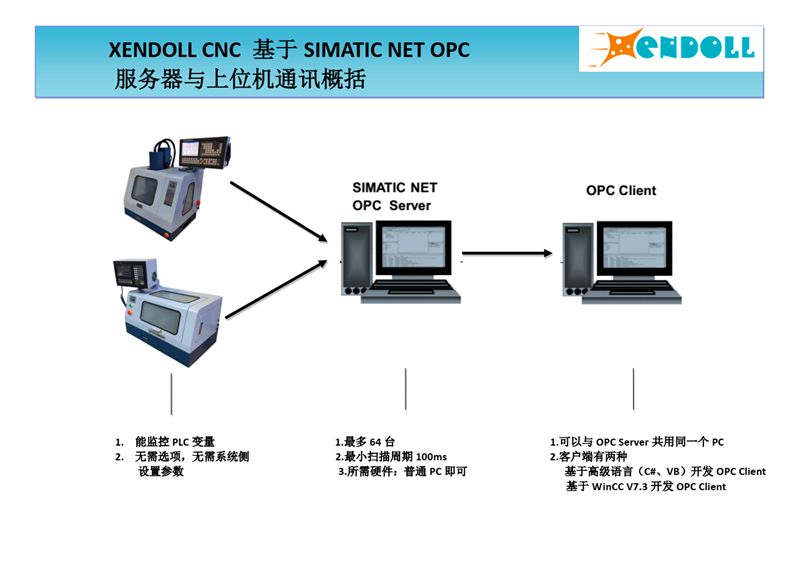

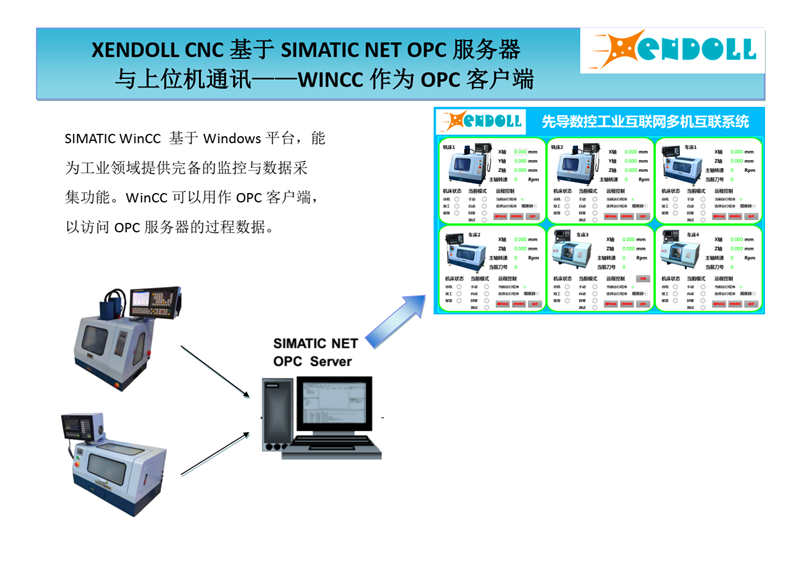

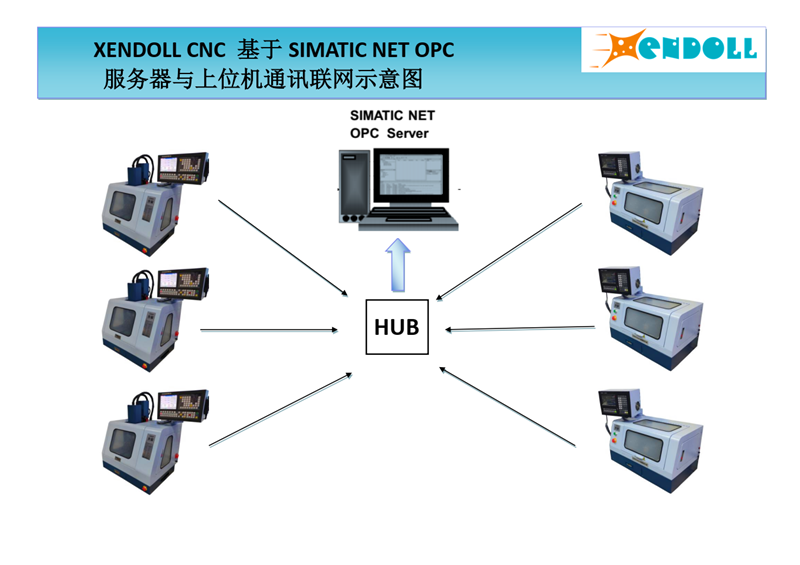

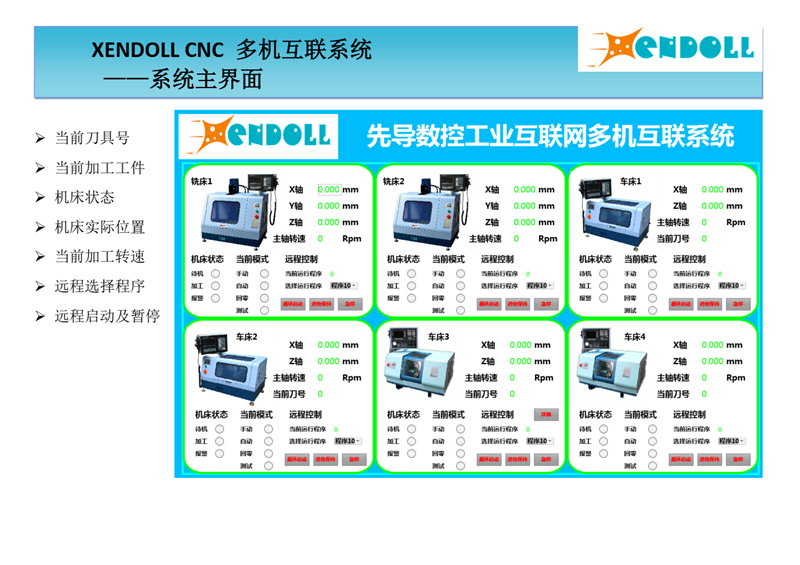

• 具备联网功能,支持OPC数据交换,上位机端远程控制
• 图形化程序向导, 提供多样化的工艺循环, 完全图形化的输入画面完美支持工艺循环中的工艺参数输入
• 示教功能:示教+精简指令编程,采用表格式教导方式,教导方法简单,直观
• 图形仿真功能:虚拟毛坯的定义并并进行虚拟加工和仿真,显示加工程序的图形以及实际运行时的刀具移动轨迹,不控制机床运行而进行仿真刀路加工,检验编制的加工程序是否正确;
• 电脑仿真软件,无需附加硬件,即可在PC上学习系统的操作 仿真软件与机床系统界面一致,具有跟原系统一致的参数界面与编程界面
• 内置PLC,具有扩展IO接口,方便对接自动化工装夹具及机械手抓取,PLC程序在线调试快捷准确

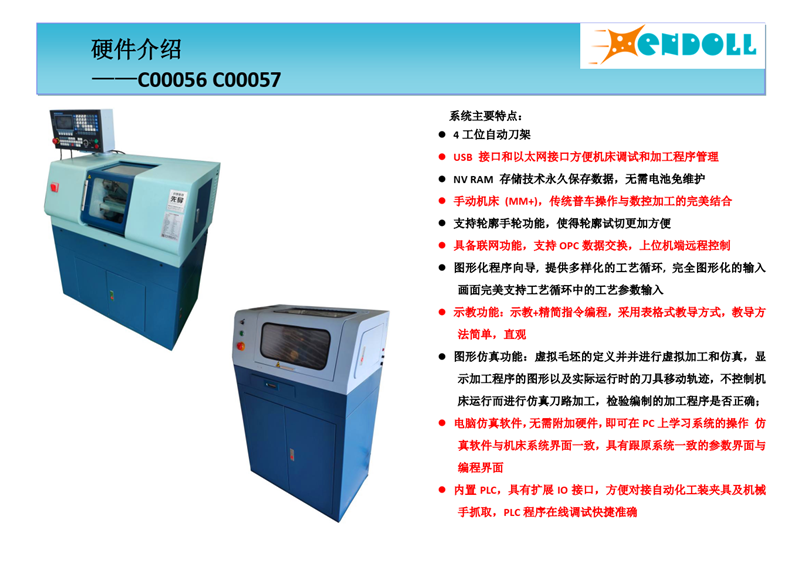

二、车床 系统主要特点:
• 4工位自动刀架
• USB 接口和以太网接口方便机床调试和加工程序管理
• NV RAM 存储技术永久保存数据,无需电池免维护
• 手动机床 (MM+),传统普车操作与数控加工的完美结合
• 支持轮廓手轮功能,使得轮廓试切更加方便
• 具备联网功能,支持OPC数据交换,上位机端远程控制
• 图形化程序向导, 提供多样化的工艺循环, 完全图形化的输入画面完美支持工艺循环中的工艺参数输入
• 示教功能:示教+精简指令编程,采用表格式教导方式,教导方法简单,直观
图形仿真功能:虚拟毛坯的定义并并进行虚拟加工和仿真,显示加工程序的图形以及实际运行时的刀具移动轨迹,不控制机床运行而进行仿真刀路加工,检验编制的加工程序是否正确;
• 电脑仿真软件,无需附加硬件,即可在PC上学习系统的操作 仿真软件与机床系统界面一致,具有跟原系统一致的参数界面与编程界面
• 内置PLC,具有扩展IO接口,方便对接自动化工装夹具及机械手抓取,PLC程序在线调试快捷准确
