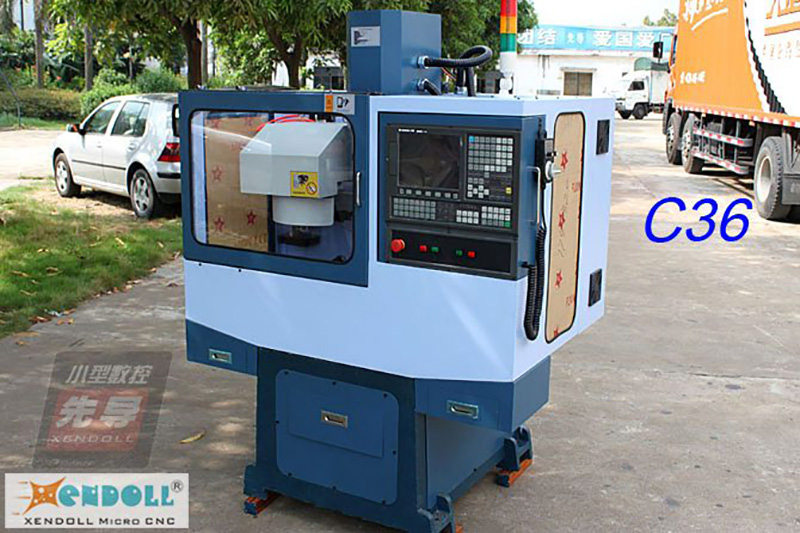

C36小型数控加工中心

型号: C36
    适合工厂小零件批量生产加工、可连续24小时工作,可自动换6把刀、具备铣削、钻孔、攻牙等功能,可把机器搬到你的楼上办公室,性价比超高,让中小企业、科研单位用得起的设备。
  • 产品介绍
  • 相关视频
  • 服务支持

    小型加工中心 | 创新智造小型加工中心 | 创客机床| 数控教学机床


    显著特点:

    1、整机各大铸件皆采用高级HT250铸铁铸造,均经过完全退火处理,消除残留内应力,久不变形。
    2、底座与Y轴导轨面为一体铸造结构,底盘稳定、刚性强。
    3、导轨为台湾Hiwin上银直线导轨,采用完全支撑设计,确保切削稳定性、滑道精度及机械寿命。
    4、三轴C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨,各轴施以预拉减少热变形,定位及重覆精度高。
    5、所有机器出厂100%经过雷尼绍激光干涉仪精确检测,确保三轴精度背隙,保证定位精度±0.01/300mm 重复精度±0.005/300mm。
    6、三轴均采用伺服驱动,传动平稳、精度高、扭力大。
    7、三轴轨道以防尘防屑伸缩护罩包覆,保护轨道及滚珠螺杆免与切削水、残料进入造成磨损。
    8、采用广数218M加工中心数控系统,适用国际通用程序,带自动攻牙,故障自动检测报警功能、断电记忆功能。
    9、主轴为BT30,传递切削扭矩大,配置6把刀刀库,可极大提高复杂产品的加工效率及加工精度。
    10、主轴电机采用2.2Kw伺服主轴电机及驱动,功率大,主轴能定向换刀,满足自动攻牙功能。
    11、BT30-6把刀斗笠式刀库,换刀时间短,换刀动作安全可靠。
    12、电子手轮三档可调极大地方便操作和对刀。
    13、立柱内加平衡配重块,主轴上下运行平稳。
    14、全封闭式的钣金护罩,确保工作区的清洁及工作安全。
    15、配置间歇润滑系统,全防护结构及配置气动拉刀系统。
    16、集成水箱及水泵系统,程序或手动控制加工冷却液的开关。
    17、空压检测开关,在气压低于额定压力时报警,确保加工及换刀的安全。
    18、加工残碴收集装置,清洁方便、简单。
    19、整机外观美观大方,结构紧凑。


      工作台

      400x150mm

      X轴行程

      220mm

      Y轴行程

      150mm

      Z轴行程

      160mm

      控制系统

      广数GSK218M

      主轴电机类型

      伺服主轴

      主轴电机功率

      2.2 KW

      主轴电机转速

      0-6000 RPM

      主轴类型

      BT 30

      定位精度

      0.01mm

      重复定位

      ±0.005mm

      导轨

      台湾上银线轨

      快速移动速度

      8000 mm/min

      X、Y、Z 进给速度

      4000 mm/min

      X、Y、Z伺服电机电机功率

      750W伺服电机及伺服驱动器

      自动换刀系统形式

      气动换刀

      刀库数量

      斗笠式6工位

      T型槽:数量-宽-间距

      3个-12.5mm-50mm

      主轴端面至工作台

      130mm-290mm

      主轴中心至立柱导轨面

      240mm

      最大夹刀直径

      16 mm

      输入电压

      AC380V/50Hz

      润滑系统

      自动润滑

      净重/毛重

      600 kg /700kg

      外型尺寸

      1350×950×1800mm

      精度检测设备

      采用雷尼绍激光干涉仪精确检测
